Router einrichten D-LinkAquilaM30

D-Link AQUILA PRO AI M30 A1

Firmware aktuell im .nightly

Technische Daten

...

Freifunk aufspielen

Ausgangsbasis:

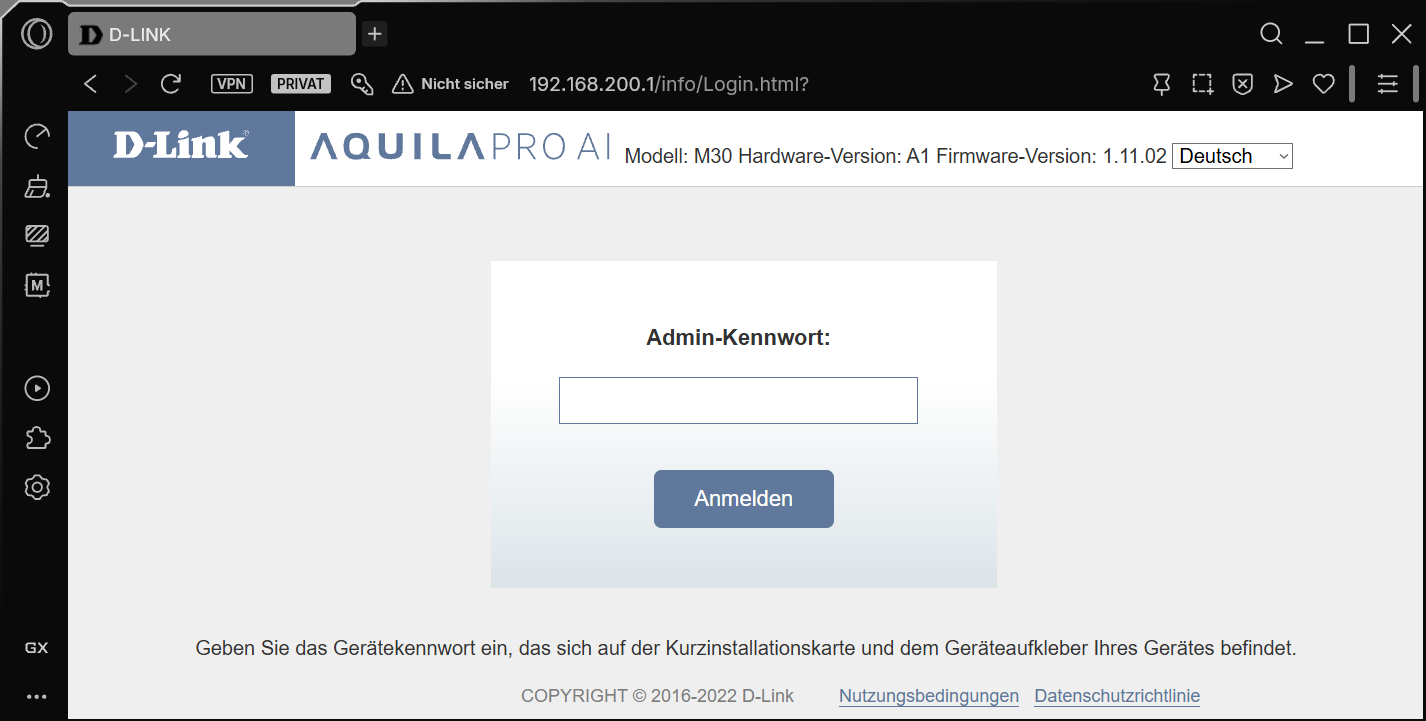

Original Firmware

Hardware: D-Link AQUILA PRO AI M30 (A1) Original Firmware: v1.11.02 funktioniert)
Image-Basis: OpenWrt 25.12.4 / Freifunk Dresden v9.1.0

Dateien

freifunk-dresden-v9.1.0-25.12.4-mediatek-filogic-dlink_aquila-pro-ai-m30-a1-squashfs-recovery.bin → Erstinstallation
freifunk-dresden-v9.1.0-25.12.4-mediatek-filogic-dlink_aquila-pro-ai-m30-a1-squashfs-sysupgrade.bin → finales Upgrade

downloaden

1. Recovery-Modus starten

Recovery Modus

Recovery Modus

1. Router ausschalten
2. Reset-Taste gedrückt halten
3. Router einschalten
   LED: rot -> dann rot blinkend
4. Reset-Taste loslassen

2. PC vorbereiten

Statische IP setzen:

IP: 192.168.200.10

Maske: 255.255.255.0

Gateway: 192.168.200.1

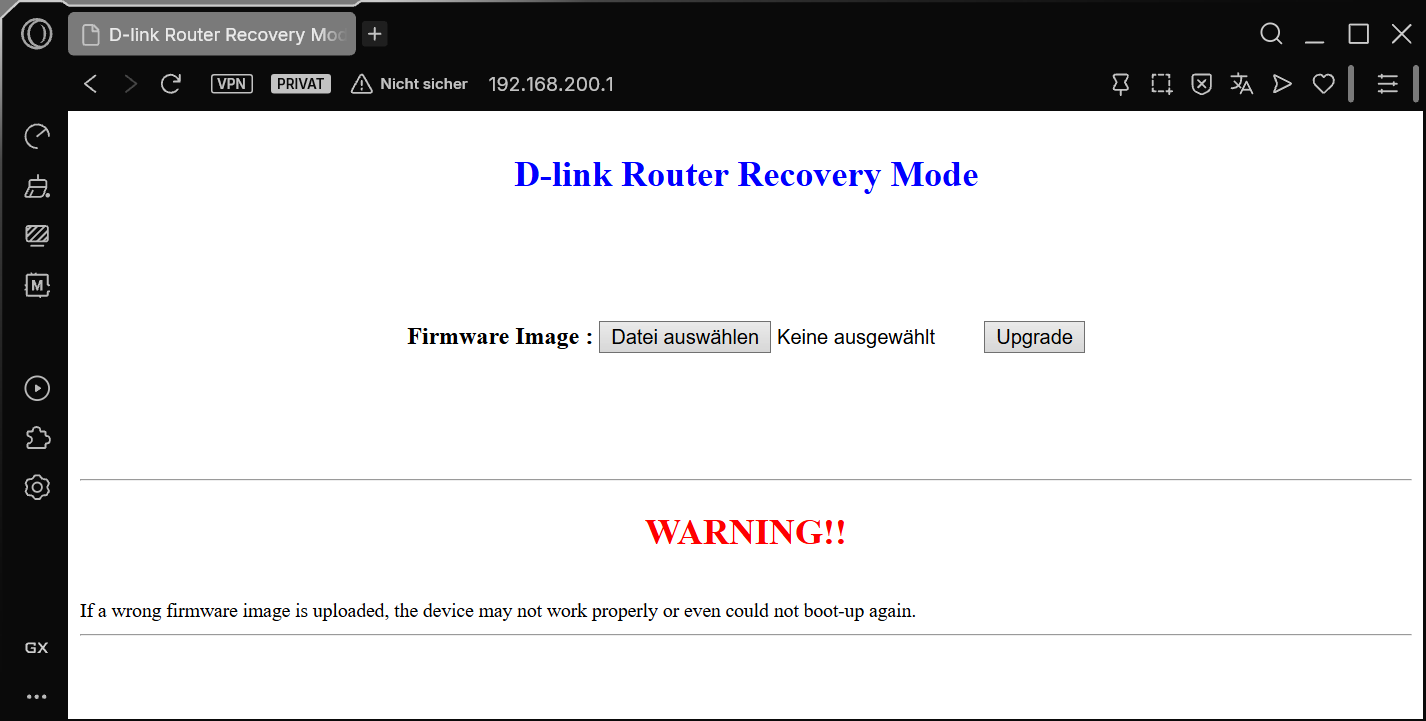

Recovery-Webinterface öffnen:

http://192.168.200.1

3. Recovery-Image flashen

Datei auswählen:

freifunk-dresden-...-squashfs-recovery.bin

Upload starten und warten:

LED blinkt
danach dauerhaft rot
anschließend weiß

Wichtig: Router nicht ausschalten (ca. 5–10 Minuten warten).

4. Erstes Boot

Recovery FF

Danach erreichbar unter (in meiner selbst kompilierten Version, evtl. Später anders):

https://192.168.1.1 (KEIN DHCP)  (Achtung keine http)

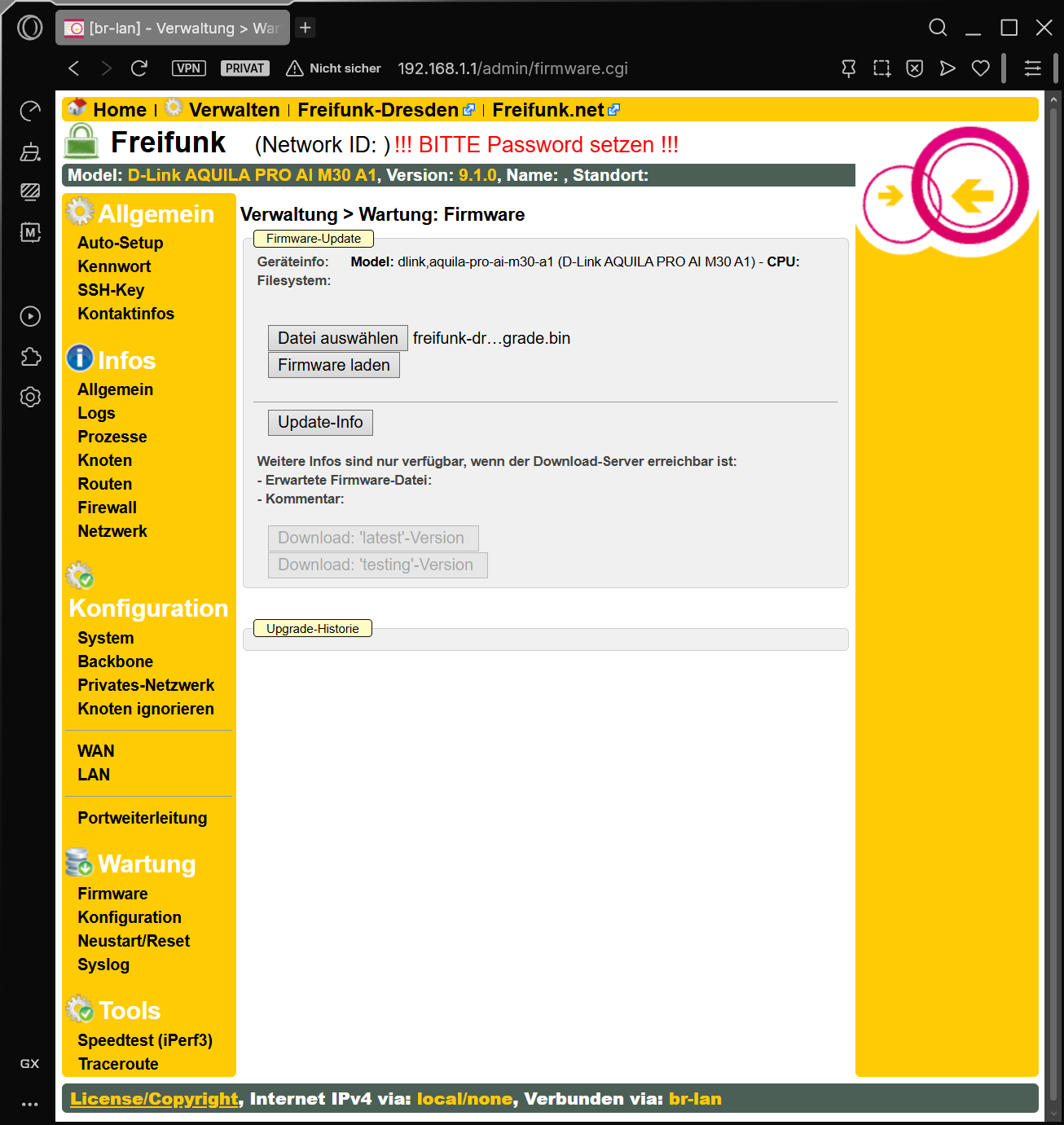

5. Sysupgrade installieren

Über Webinterface

freifunk-dresden-...-squashfs-sysupgrade.bin

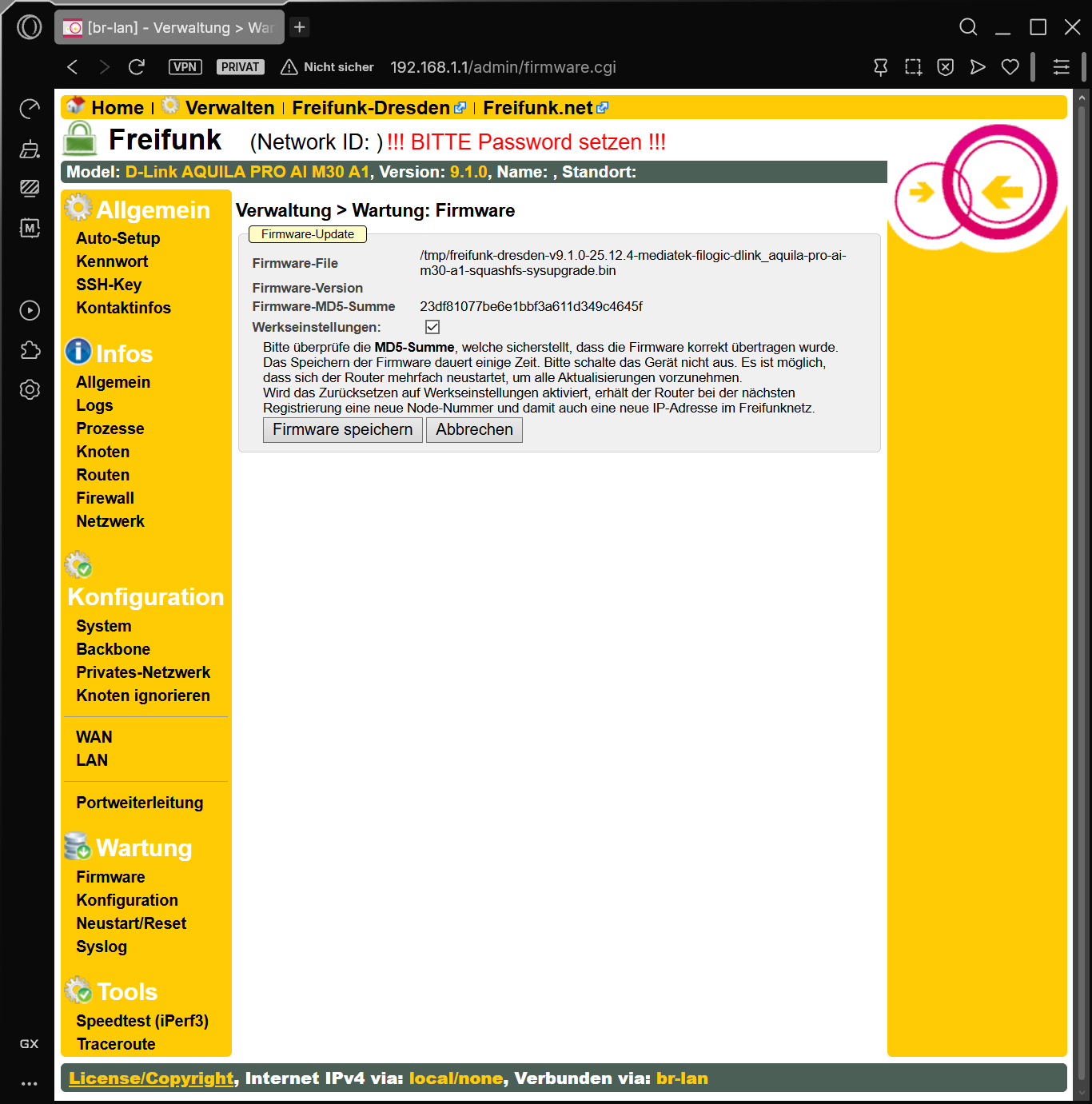

hochladen und Werkseinstellung ankreuzen

Nach dem Neustart:

LED wird blau
Freifunk Dresden ist aktiv

Konfiguration über:

Test

https://192.168.222.1 (KEIN DHCP) (kein http) Login

Flash-Reihenfolge:

Original D-Link → recovery.bin → sysupgrade.bin → Freifunk Dresden
