D-Link AQUILA PRO AI M60 A1 auf Freifunk Dresden flashen

Ausgangsbasis:

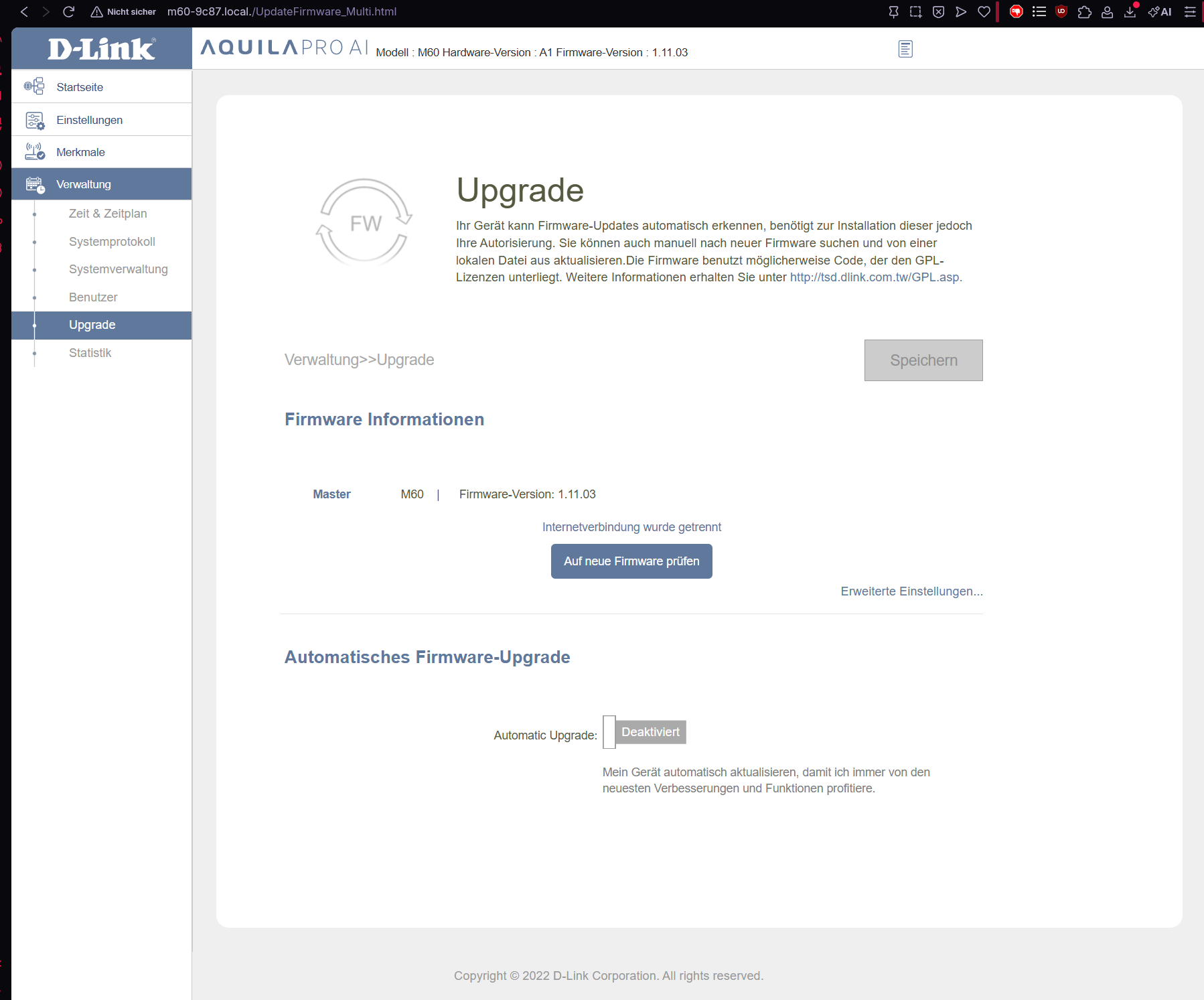

Original Firmware

Hardware: D-Link AQUILA PRO AI M60 (A1) Original Firmware: 1.11.03 von 2022 (funktioniert)
Image-Basis: OpenWrt 25.12.0 / Freifunk Dresden v9.0.3
VORSICHT*! !!! NEUERE FIRWARE wie 1.20.x von 2025 funktioniert aktuell im Recovery Modus nicht!!!

Dateien

freifunk-dresden-v9.0.3-25.12.0-mediatek-filogic-dlink_aquila-pro-ai-m60-a1-squashfs-recovery.bin → Erstinstallation
freifunk-dresden-v9.0.3-25.12.0-mediatek-filogic-dlink_aquila-pro-ai-m60-a1-squashfs-sysupgrade.bin → finales Upgrade
freifunk-dresden-v9.0.4-25.12.3-mediatek-filogic-dlink_aquila-pro-ai-m60-a1-squashfs-sysupgrade.bin (im Test)

downloaden

1. Recovery-Modus starten

Recovery Modus

Recovery Modus

1. Router ausschalten
2. Reset-Taste gedrückt halten
3. Router einschalten
   LED: rot -> dann hellrot blinkend
4. Reset-Taste loslassen

2. PC vorbereiten

Statische IP setzen:

IP: 192.168.200.10

Maske: 255.255.255.0

Gateway: 192.168.200.1

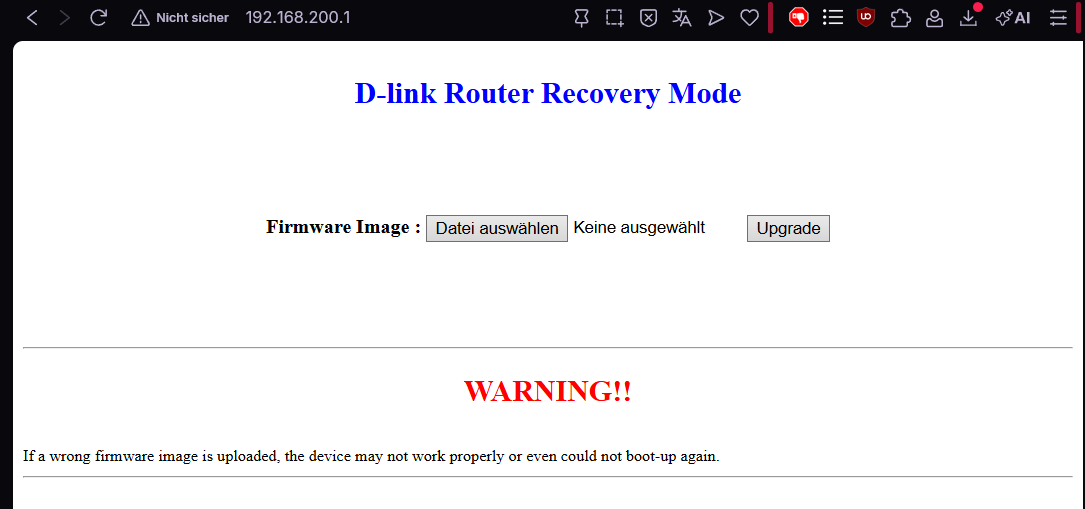

Recovery-Webinterface öffnen:

http://192.168.200.1

3. Recovery-Image flashen

Datei auswählen:

freifunk-dresden-...-squashfs-recovery.bin

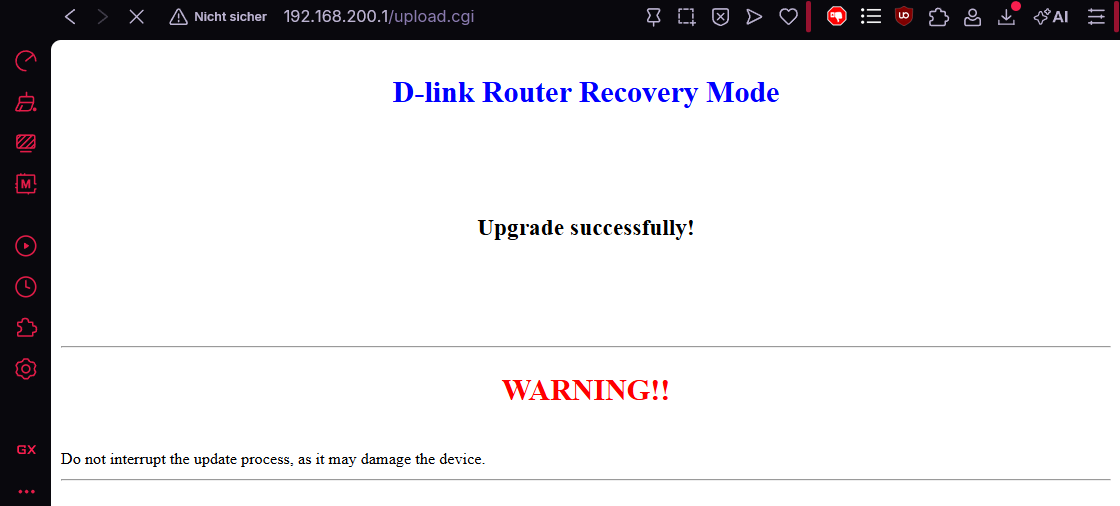

Upload starten und warten:

LED blinkt
danach dauerhaft rot
anschließend weiß

Wichtig: Router nicht ausschalten (ca. 5–10 Minuten warten).

4. Erstes Boot

Recovery FF

Danach erreichbar unter (in meiner selbst kompilierten Version, evtl. Später anders):

http://192.168.1.1 (KEIN DHCP)

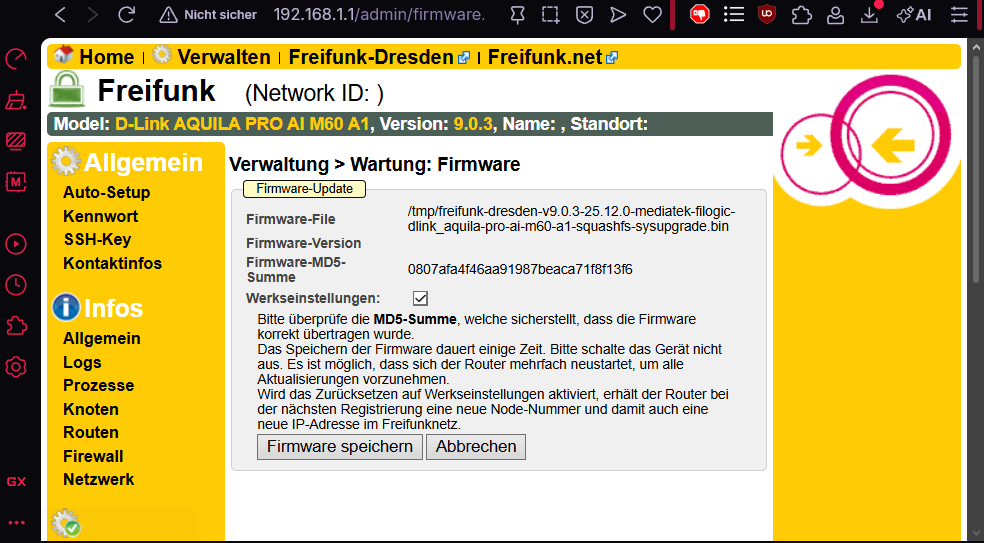

5. Sysupgrade installieren

Über Webinterface

freifunk-dresden-...-squashfs-sysupgrade.bin

hochladen und Werkseinstellung ankreuzen

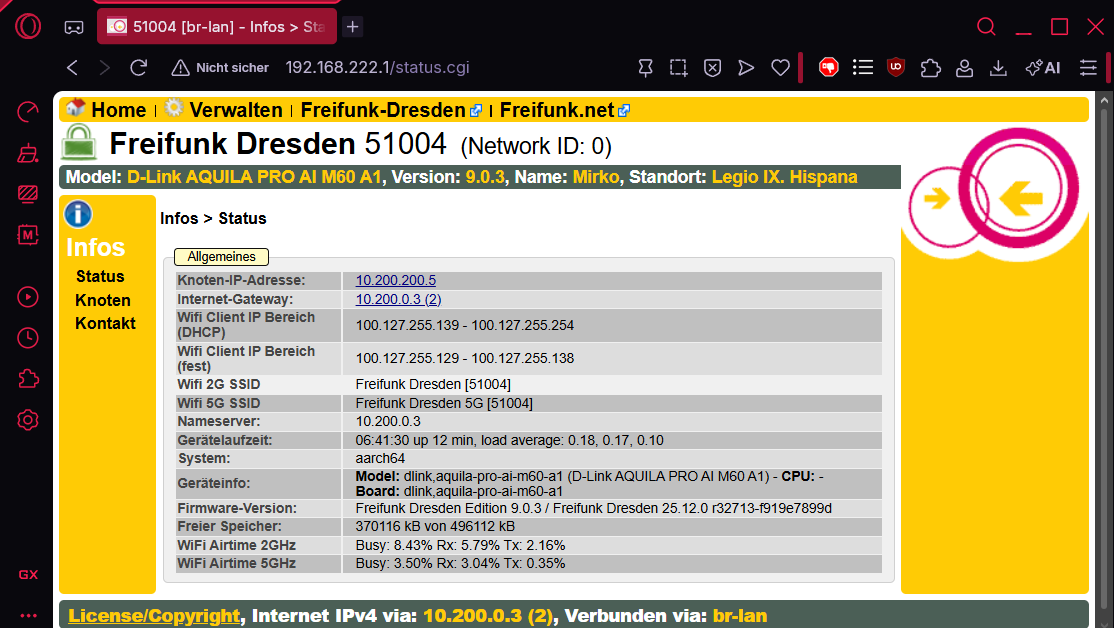

Nach dem Neustart:

LED wird blau
Freifunk Dresden ist aktiv

Konfiguration über:

Test

http://192.168.222.1 (KEIN DHCP) Login

Flash-Reihenfolge: Original D-Link → recovery.bin → sysupgrade.bin → Freifunk Dresden
